內(nèi)環(huán)氧樹脂外聚乙烯防腐鋼管（簡(jiǎn)稱“內(nèi)EP外PE鋼管”）憑借其優(yōu)異的耐腐蝕性和機(jī)械性能，廣泛應(yīng)用于輸水、油氣輸送、化工等領(lǐng)域。其施工需遵循嚴(yán)格的技術(shù)標(biāo)準(zhǔn)，結(jié)合材料特性與環(huán)境需求，確保防腐層完整性與使用壽命。以下從結(jié)構(gòu)特點(diǎn)、施工流程、質(zhì)量管控等方面展開分析，并提出關(guān)鍵施工要求。

一、結(jié)構(gòu)特點(diǎn)與材料選擇

1. 基材要求
   鋼管基材需選用Q235B及以上等級(jí)鋼材（符合GB/T700標(biāo)準(zhǔn)），優(yōu)先采用直縫或螺旋焊縫鋼管，壁厚需滿足設(shè)計(jì)壓力需求（如DN800管道壁厚≥9mm）�；�材表面��(yīng)無裂紋、毛刺，焊縫需經(jīng)超聲波探傷或射線檢測(cè)合格。

2. 防腐層結(jié)構(gòu)

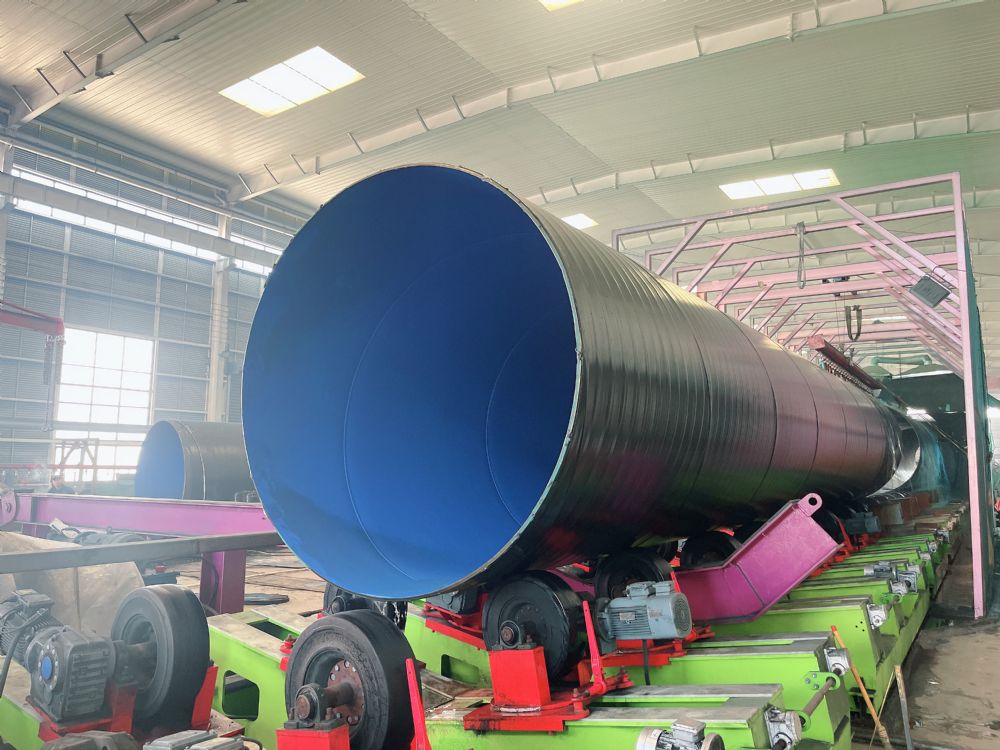

   • 內(nèi)涂層：采用熱熔結(jié)環(huán)氧樹脂粉末，厚度≥0.45mm（一般要求0.5~1.0mm），需符合GB/T17219衛(wèi)生標(biāo)準(zhǔn)，確保無毒、耐化學(xué)腐蝕。

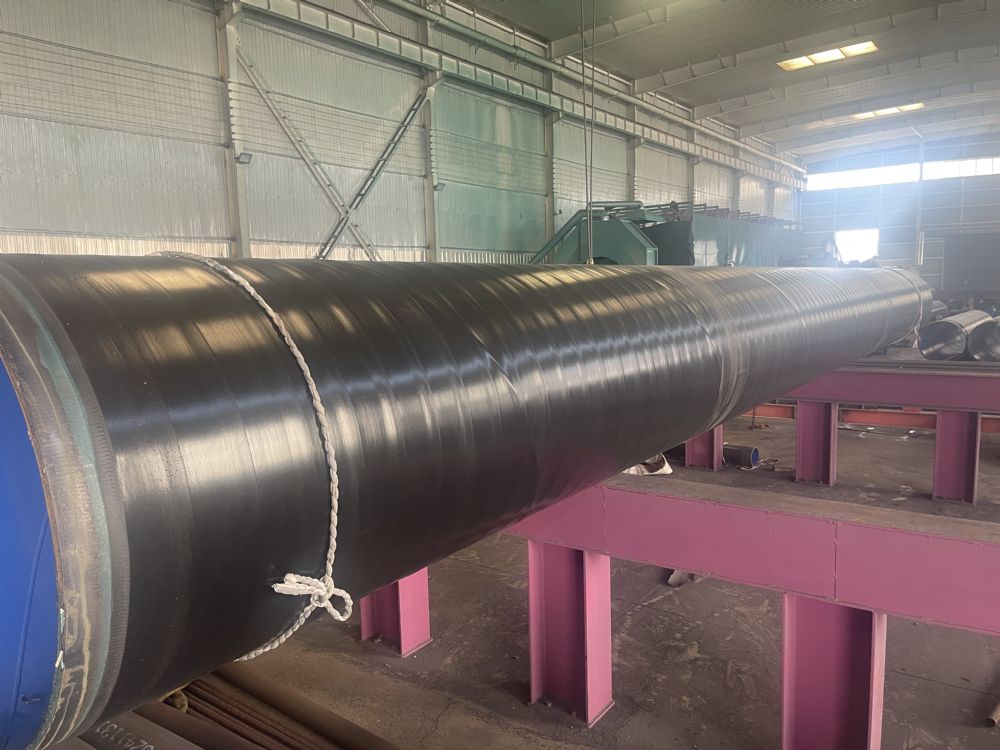

   • 外涂層：采用三層結(jié)構(gòu)聚乙烯（3PE），底層為環(huán)氧粉末（≥80μm），中間層為膠粘劑（170~250μm），外層為高密度聚乙烯（總厚度≥3.0mm），重度腐蝕環(huán)境需≥3.7mm。

二、施工前準(zhǔn)備與表面處理

1. 基材預(yù)處理
   • 噴砂除銹：基材內(nèi)外表面需達(dá)到Sa2.5級(jí)清潔度，粗糙度控制在60~100μm，徹底清除油污、氧化皮等雜質(zhì)，增強(qiáng)涂層附著力。
   • 環(huán)境控制：施工環(huán)境溫度應(yīng)≥5℃，濕度≤85%，避免雨雪天氣作業(yè)。

三、內(nèi)環(huán)氧涂層施工技術(shù)要求

1. 涂覆工藝

   • 底漆涂刷：采用高壓無氣噴涂或靜電吸附工藝，確保環(huán)氧粉末均勻覆蓋，避免漏涂、流掛。
   • 高溫固化：涂層需在180~220℃下熔融固化，形成致密交聯(lián)結(jié)構(gòu)，固化時(shí)間≥30分鐘。

2. 質(zhì)量檢驗(yàn)

   • 厚度檢測(cè)：使用磁性測(cè)厚儀，每根鋼管隨機(jī)檢測(cè)3點(diǎn)，偏差≤±10%。
   • 附著力測(cè)試：按CJ/T120標(biāo)準(zhǔn)進(jìn)行劃格試驗(yàn)，附著力等級(jí)≥2級(jí)（無剝離）。

四、外聚乙烯涂層（3PE）施工要點(diǎn)

1. 分層涂覆工藝

   • 環(huán)氧底層：采用靜電噴涂，確保粉末均勻覆蓋，固化后形成化學(xué)鍵結(jié)合。
   • 膠粘劑層：熱熔膠涂覆需與環(huán)氧層充分浸潤(rùn)，溫度控制在200~230℃。
   • 聚乙烯外層：通過擠壓纏繞或側(cè)向擠出工藝成型，厚度需符合GB/T23257-2017標(biāo)準(zhǔn)，加強(qiáng)級(jí)涂層厚度≥4.2mm。

2. 補(bǔ)口與補(bǔ)傷處理

   • 熱收縮套（帶） ：補(bǔ)口處需使用輻射交聯(lián)聚乙烯材料，搭接寬度≥100mm，加熱收縮后與管體涂層無縫銜接。
   • 局部修補(bǔ)：破損處打磨后涂刷環(huán)氧樹脂+聚乙烯補(bǔ)傷片，并進(jìn)行電火花檢測(cè)。

五、質(zhì)量檢驗(yàn)與驗(yàn)收標(biāo)準(zhǔn)

1. 性能檢測(cè)

   • 電火花檢測(cè)：外涂層需通過≥25kV電壓檢測(cè)無擊穿。
   • 耐沖擊性：3PE涂層應(yīng)能承受≥5J沖擊力（按GB/T23257測(cè)試）。

2. 文件驗(yàn)收

   • 需提供涂層材料的第三方檢測(cè)報(bào)告（如衛(wèi)生許可、附著力、耐候性等）。
   • 施工記錄包括環(huán)境參數(shù)、涂覆時(shí)間、檢測(cè)數(shù)據(jù)等，確�？勺匪菪浴�

六、運(yùn)輸與安裝注意事項(xiàng)

1. 運(yùn)輸保護(hù)

   • 鋼管堆疊時(shí)需用橡膠墊隔離，外覆防撞材料，避免機(jī)械損傷。
   • 吊裝時(shí)使用尼龍吊帶，嚴(yán)禁鋼絲繩直接接觸防腐層。

2. 施工環(huán)境適應(yīng)性

   • 低溫環(huán)境（＜5℃）需預(yù)熱管材，防止涂層脆化。
   • 拉管施工時(shí)優(yōu)先選用柔性連接，減少涂層應(yīng)力。

七、技術(shù)優(yōu)勢(shì)與工程適用性分析

內(nèi)環(huán)氧外聚乙烯鋼管綜合了環(huán)氧樹脂的高附著力與聚乙烯的耐候性，較單一涂層防腐壽命提升50%以上。例如，在永定河水毀修復(fù)工程中，該管材因耐土壤腐蝕與抗水錘能力突出，成為輸水干管首選。相較于傳統(tǒng)球墨鑄鐵管，其糙率低、施工便捷，在DN800以上管徑工程中性價(jià)比顯著。

結(jié)語

內(nèi)環(huán)氧外聚乙烯防腐鋼管的施工需從材料選型、工藝控制到質(zhì)量驗(yàn)收全程精細(xì)化管控。通過嚴(yán)格執(zhí)行國(guó)家標(biāo)準(zhǔn)（如GB/T23257、CJ/T120），并結(jié)合工程實(shí)際優(yōu)化參數(shù)，可最大限度發(fā)揮其防腐性能，延長(zhǎng)管道服役周期至50年以上。未來，隨著環(huán)保與耐久性要求的提升，該技術(shù)將在更多領(lǐng)域替代傳統(tǒng)防腐方案，成為管道工程的主流選擇。
